上机外圆磨床安装光栅数显

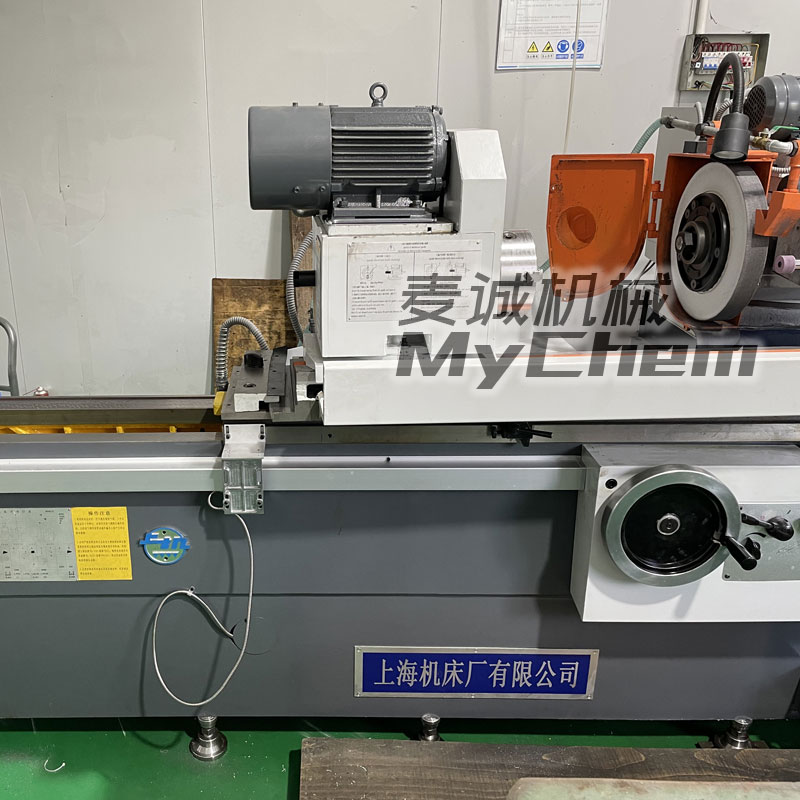

苏州昆山用户，新购上海机床厂的外圆磨床，用于机床主轴类产品磨削加工。
苏州麦诚应用户加工需要，上门为用户安装直线位移传感器以及数字化显示设备。

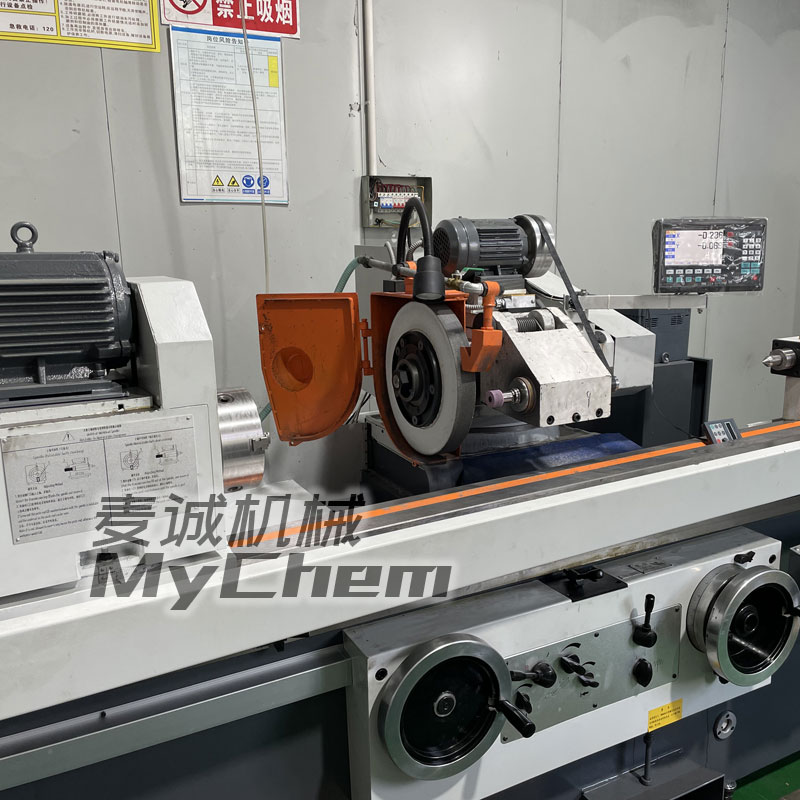

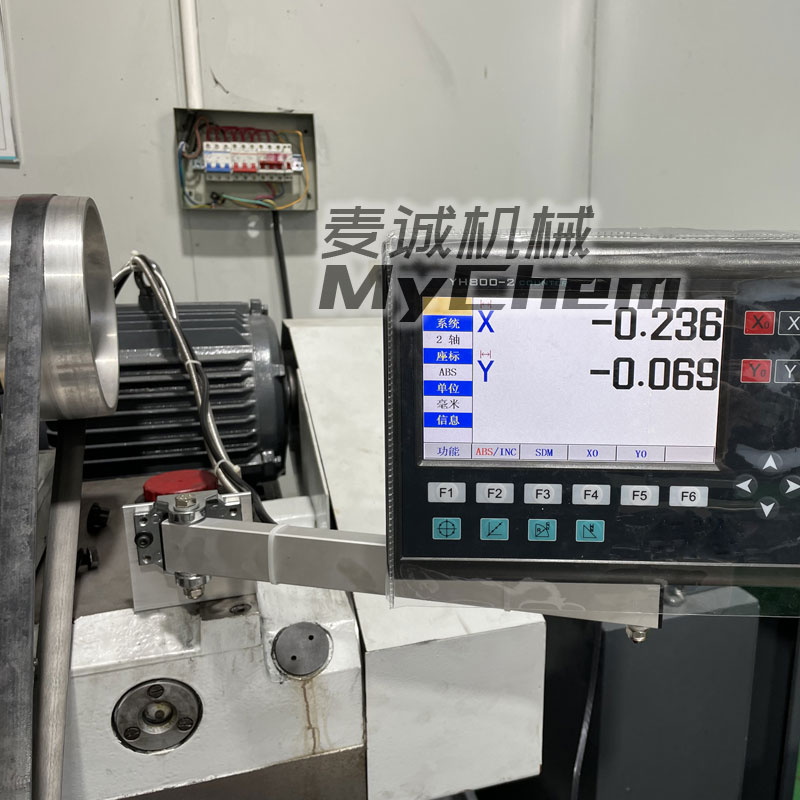

因该用户主要进行一些高精度外圆以及内孔的磨削加工，需要达到的精度要求比较高，我们遂采用磨床专用的0.001mm解析能力的光栅尺，配以大屏液晶的显示器。

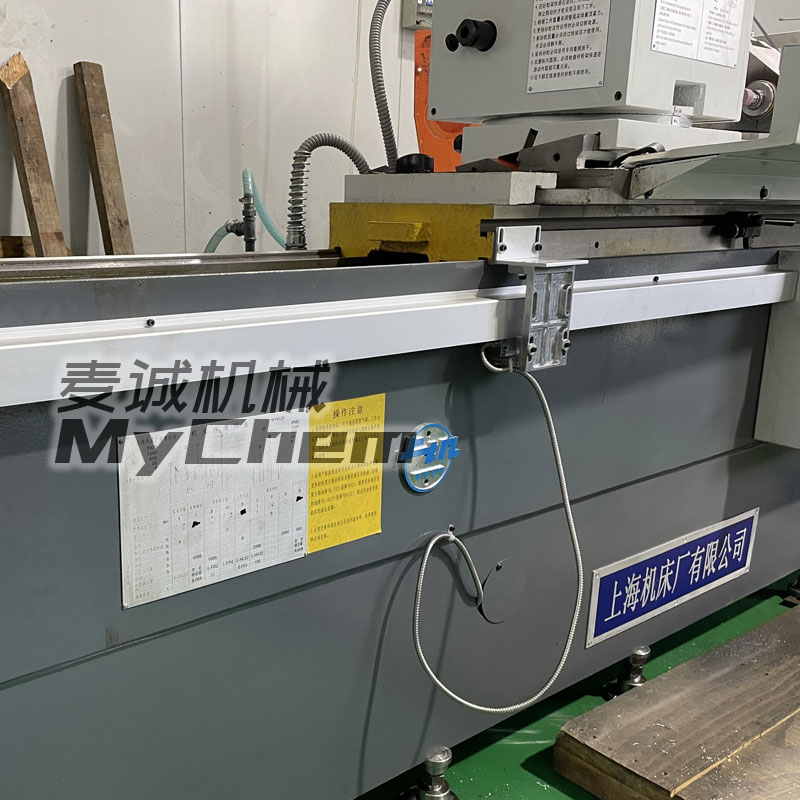

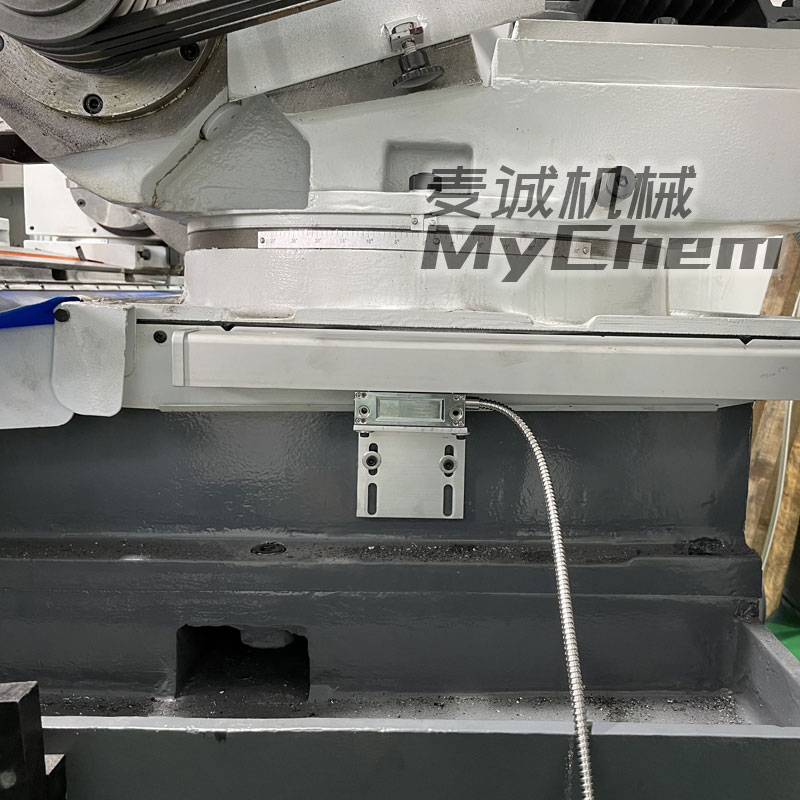

0.001mm 的解析能力，其光栅位移的最小单位数值为0.001mm，用于很多高精度成型磨床使用。光栅尺安装于外圆磨床导轨边上，一般尺体用于移动面和读数头传感器位于固定基面，两者相对运动，导轨位移等同于光栅尺同步位移，以此来准确读取位移数据，不必借用于手轮等操作手柄上的刻度环部件，提高了外圆磨床的加工效率。

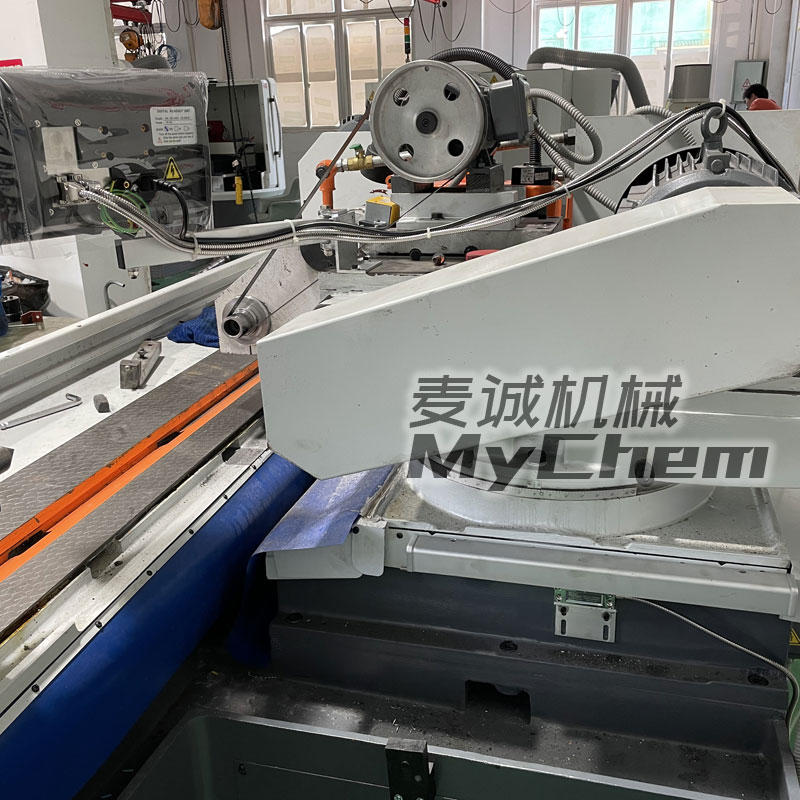

纵轴向磨床动力磨头采用400mm量程规格，用以磨头砂轮进给量位移数据的读取。


横向工作台溜板采用1500mm量程的光栅尺，用以工件位移数据的读取。
