走刀器结构原理

铣床走刀器，也叫“进刀器”“自动进给器”，今天我们来分享一下市面上常见的走刀器结构原理，虽然市面上走刀器品牌型号繁多，但其机械机构和原理上大致相同。

从传动结构上，可分为电子走刀器和机械式走刀器（俗称齿轮走刀器），电子走刀器主要通过主控线路板及各种开关电路对有刷电机进行无级变速控制的走刀器，齿轮走刀器则比较容易理解，通过齿轮箱内各组减速比不同的齿轮，对恒定的电机转速进行转速变化，扭矩提高操作！

电子走刀器分类

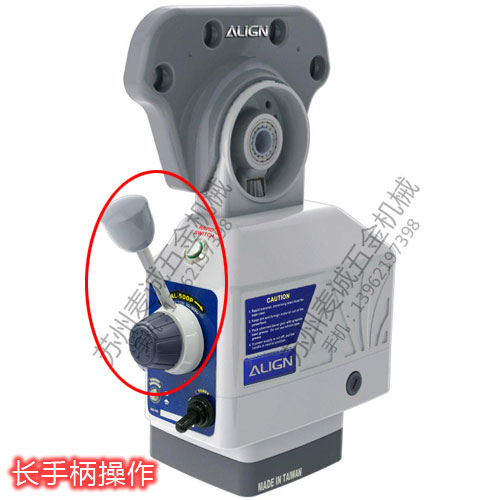

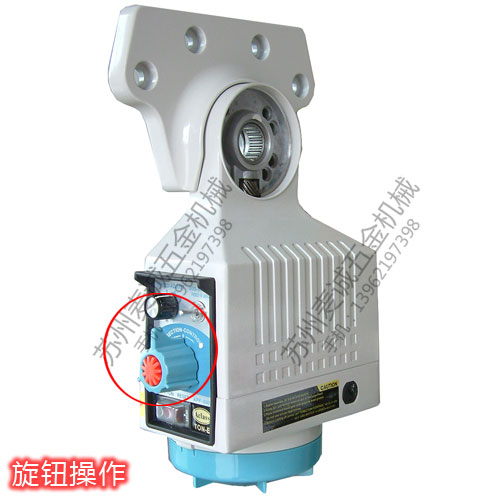

今天我们主要侧重来介绍一下电子走刀器的结构原理，从操作方式上区分，电子走刀器市面上常见的，分为长手柄操作，和 旋钮操作两种，见下图。

长柄结构的自动进给器主要代表性的品牌就是台湾阿兰ALIGN（亚拓），阿兰走刀器作为最早出现在大陆的走刀器品牌，行内堪称走刀器鼻祖，国产走刀器的盛行，皆是仿造自阿兰ALIGN，无论早期的宝鸡sbs走刀器，阿隆，阿松，还是后期的建丰走刀器，无论从外观结构上，还是型号命名上，都是根据阿兰来的，无论说是借鉴还是抄袭，国产仿制的能力还是比较让台湾品牌的走刀器市场萎缩，份额减少。

旋钮操作结构的走刀器以台湾同益为主，台湾同益源于给美国servo代工，最后自立品牌，开拓了进给器市场，从操作方式上，革新了大陆的走刀器市场。现在市面上任何一款旋钮操作的走刀器，“灵感”皆来自台湾同益。

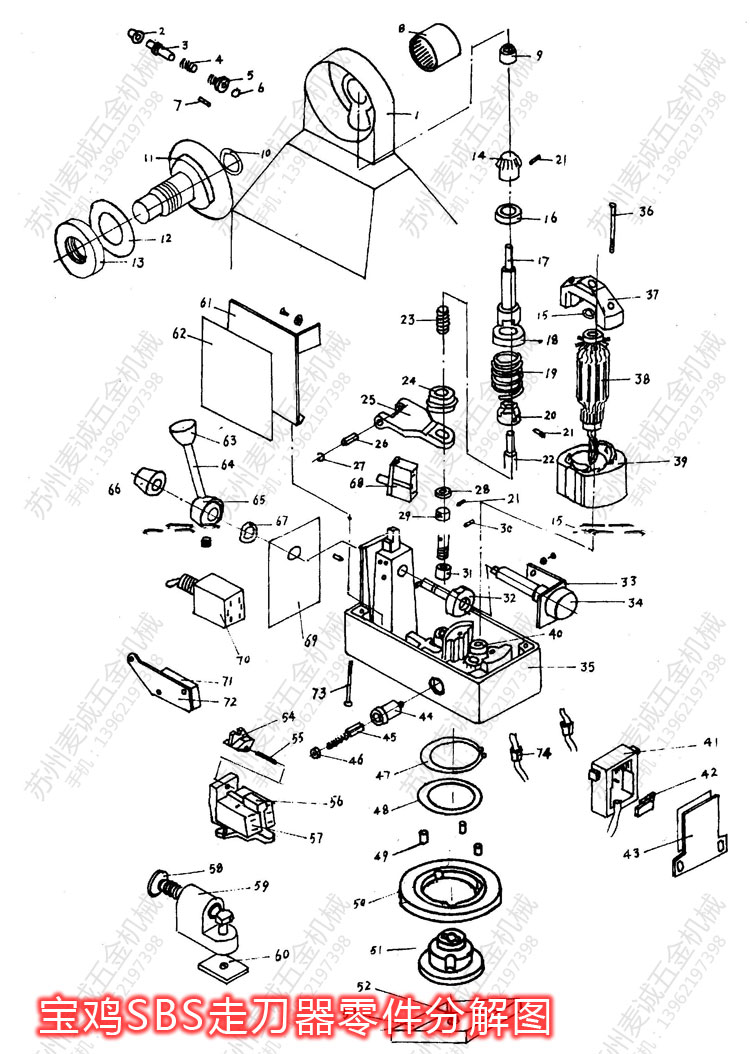

分析走刀器的结构原理，我们从走刀器结构图上来讲。下面以宝鸡SBS走刀器零件分解图为例，为大家详解！





长柄走刀器机械原理

这款走刀器的左右操作，主要通过扳动操作手柄，手柄带动的凸轮（编号32）转动，使机体内的拨叉（编号25）上滚轮升高，抬高拨叉，使走刀器上下离合齿结合（编号20和17），实现上下传动，这就是我们常说的机械离合走刀器！手柄回中，离合器脱开，实现分离，停止传动。所以，不得不佩服这种走刀器的设计者，精巧的设计思路更体现在主轴上，拨叉和主轴回转通过简单的弹簧机构，实现离合器的压紧。

长柄走刀器电路原理

 手柄带动凸轮的同时，凸轮上的定位销，带动换向开关座，触发换向开关，实现电路上的通断，使走刀器电机运转，左右方向单独控制。操作手柄仅是起到通断电路的作用，具体的进给速度控制，由更复杂的线路板和调速电位器控制，这个我们下次继续分析！
