炮塔铣床光栅尺安装步骤

炮塔铣床光栅尺的安装步骤，基本可分为“打孔，校表，调整”三个步骤，下面我们结合图示，详细说明一下。
炮塔铣床光栅尺安装过程需要的一些工具：手电钻，钻头，丝锥，内六角扳手，十字螺丝刀等。

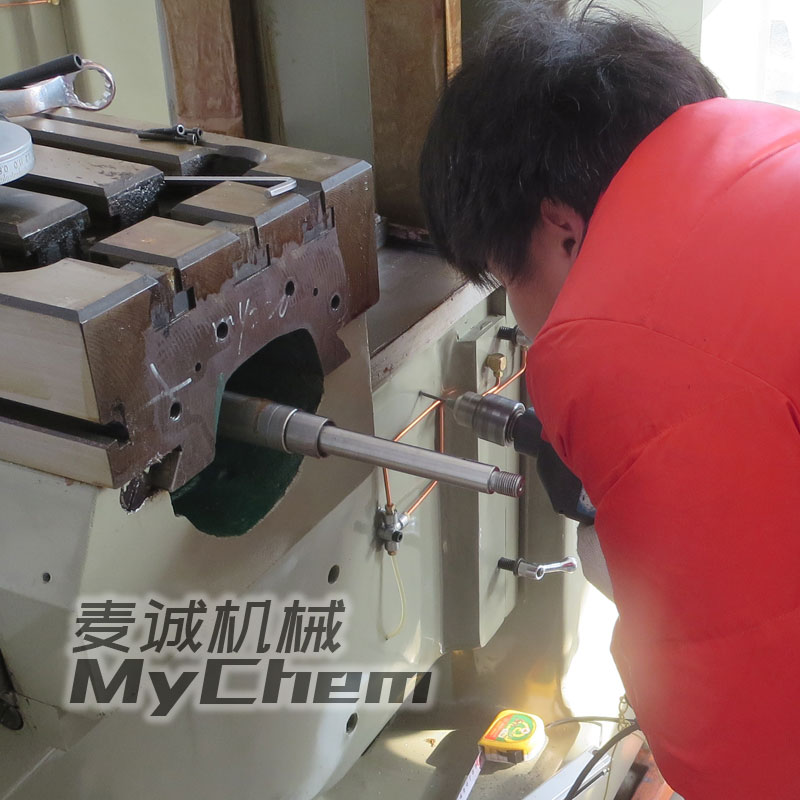

光栅尺安装步骤1：打孔，炮塔铣床我们比较常见的光栅数显是两个坐标，即X和Y坐标，亦有用户会要求安装三坐标的光栅尺，即X,Y,Z三轴。光栅尺需要安装在导轨边上，跟炮塔铣床的导轨同步运行。我们便需要在导轨边上进行打孔，这里我们一般用到手电钻，炮塔铣床床身都是铸铁制造，材料比较软，所以，钻孔比较简单。
钻孔完成后，我们需要对孔进行攻牙，攻牙完成后，将光栅尺尺体锁于导轨边上，螺丝先轻轻带紧，不要完全锁固，便于我们进行下一步操作。

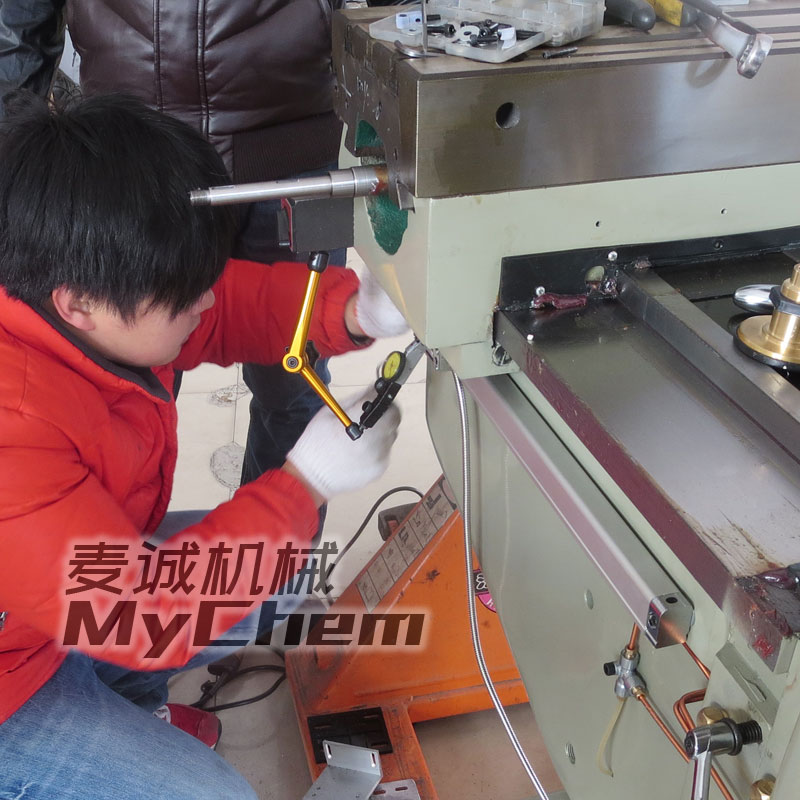

光栅尺安装步骤2：校表，我们将光栅尺体锁上之后，需要对尺体进行校平，简而言之，导轨走直线，光栅尺也需要走直线，两者是平行关系，这样子可以保证炮塔铣床导轨的位移数据与光栅尺的位移数据相对应，以确保光栅尺取数的精确度。一般我们先利用杠杆百分表对光栅尺的垂直面进行校正，用薄垫片进行调整，尺体直线度误差一般保持在1米10丝以内，垂直面调整至合乎要求之后，我们对光栅尺体的水平面进行调整，直至合乎要求。

光栅尺安装步骤3：调整，尺体校平之后，我们需要对光栅尺的读数头进行固定，读数头固定的原则是保证与光栅尺体的平行，另外控制一定的间距，这个间距视光栅尺品牌的不同，间距也不同。按照形位安装要求达到标准之后，即完成光栅尺的安装操作。
炮塔铣床光栅尺的安装，整体上，并无太大难度，一般做机械加工的用户，都可以自己完成，只需使炮塔铣床光栅尺安装合乎要求，有很多用户，不重视或者说不懂光栅尺的安装，直接将螺丝锁上便开始使用，导致尺体歪斜，读数头偏磨等，很容易导致光栅尺寿命短，短期内损坏。
