炮塔铣床主轴端盖和套筒为什么有条缝？

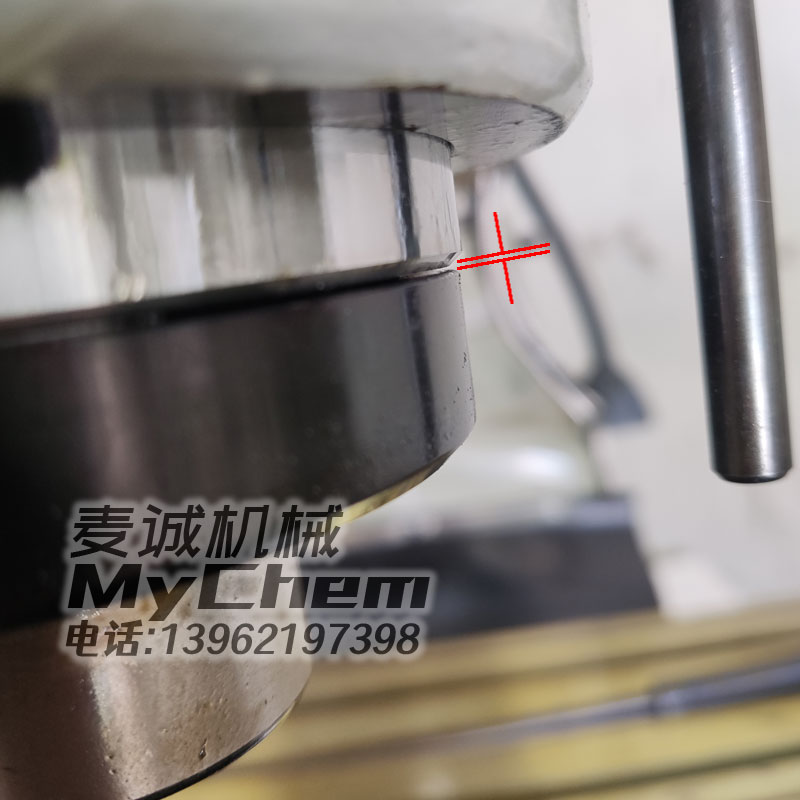

有不少的炮塔铣床用户提到过，为什么炮塔铣床主轴套筒和主轴并帽锁紧后，中间有一条明显可见的缝隙，像是没有锁紧的样子？
今天我们来分析一下，为什么有一个肉眼可见的缝隙？

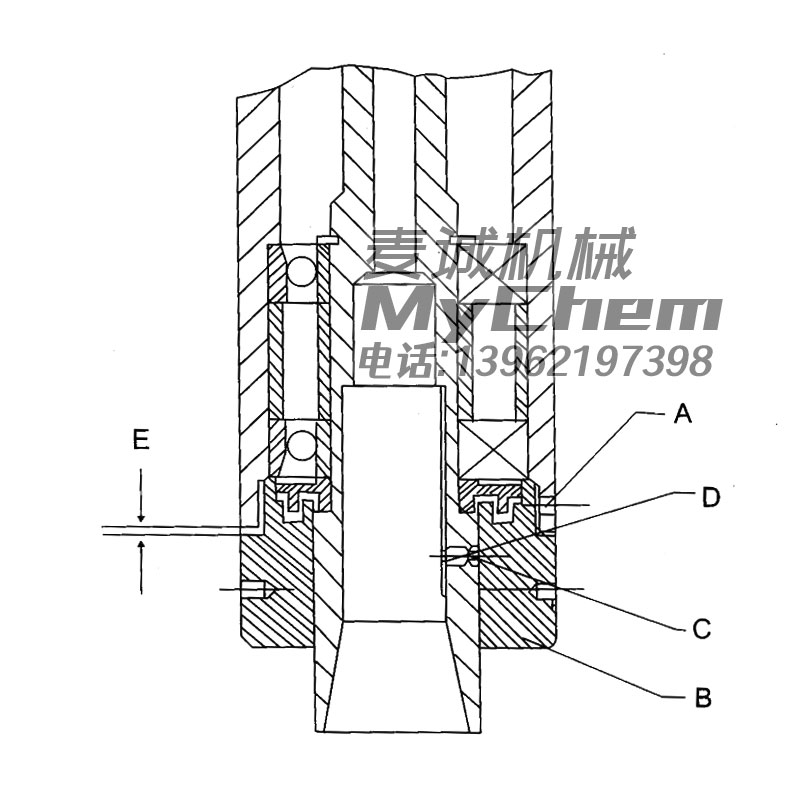

炮塔铣床主轴套筒，广东常称之为“主轴炮筒”，主轴套筒是用于安装铣床主轴主轴的载体，内外高精度研磨，我们看下以上图示，序号B为主轴并帽，我们亦称之为铣床主轴端盖。
主轴端盖在拧紧于套筒之上后，端盖的内端面是直接压紧在炮塔铣床主轴轴承的外圈上的。炮塔铣床主轴轴承是角接触配对轴承，采用DB组配方式安装，轴承内圈由主轴上的螺母并紧，轴承的外圈，一侧抵住套筒内壁的台阶上，一侧则由主轴端盖来并紧。
所以，综上分析，炮塔铣床主轴端盖在加工时，外台阶位必须控制在主轴套筒端面之下，这就是我们看到缝隙的原因。如果端盖台阶位抵紧主轴套筒，会产生什么情况？这个我们以后分析。欢迎关注麦诚 机械www.mychemjixie.com
