铣床气动换刀器

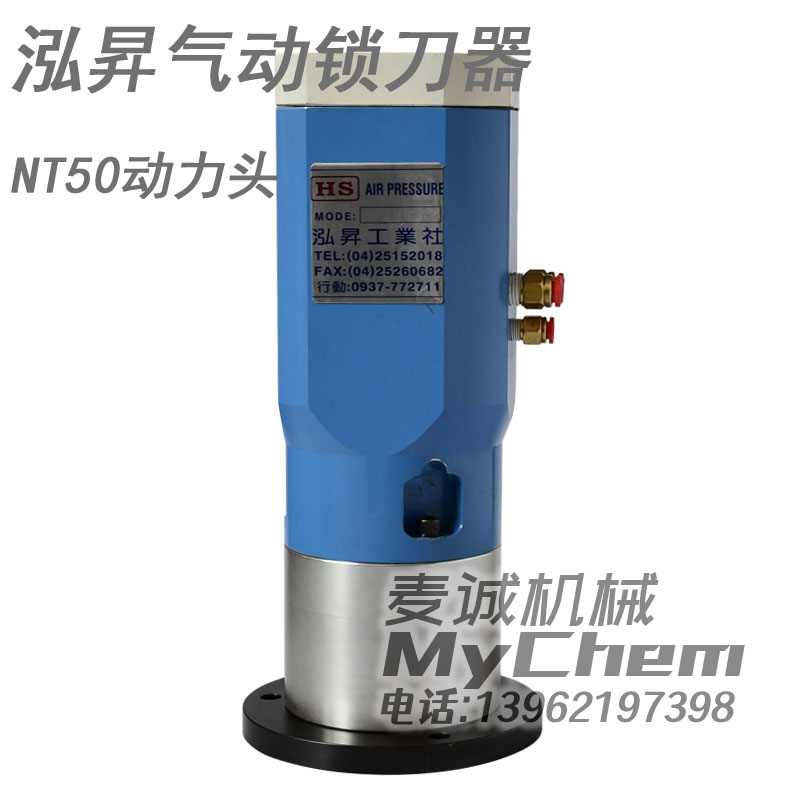

炮塔铣床，数控铣床，镗床，龙门铣床专用气动快速锁刀器

气动快速换刀器是一种为了提高铣加工机床换刀效率而应用而生的装置，可快速实现刀具的松紧，像炮塔铣床，数控铣床等需要频繁更换铣削刀具的场合，以及大型加工设备，如龙门铣床，镗铣床等更换刀具复杂的场合。

气动锁刀器工作原理

当压缩空气从进气口进入气动锁刀器主机之后，压缩气体分别作用在转子的叶片上,由于气动锁刀器转子的偏心安装，叶片伸出的长度不同,导致受压面积不一样,每个叶片受到的转矩不同,转子经由转矩大的方向转动，重复整个进气出气的过程,压缩气体从排气口排出，气动换刀器的反转原理亦是如此，当压缩空气从相反进气口进入马达时,转子往相反方向转动,转子的正转反转使得回转轴输出扭力，用于驱动铣床拉杆，做锁紧和松脱运转。
气动换刀器内有拉杆套筒伸缩机构，其伸缩动作由气动换刀器控制开关实现，当按下换刀器开关时，控制器输出2路压缩气体到锁刀器主机，一路用以实现锁刀器内部气动马达的回转动作，一路用以实现锁刀器拉杆套筒的伸缩动作，两者同时动作，作用到铣床拉杆上，带动拉杆转动，松脱和锁紧主轴夹具。
